Электропитание передатчиков сообщений «Протон» и «Радиус» серий «А» и «Б». Допускается ис­пользовать для электропитания других потребителей при условии соблюдения эксплуатационных характеристик. Блок устанавливается в помещении охраняемого объек­та, в месте, защищенном от воздействия атмосферных осадков, механических повреждений и недоступном для посторонних лиц.

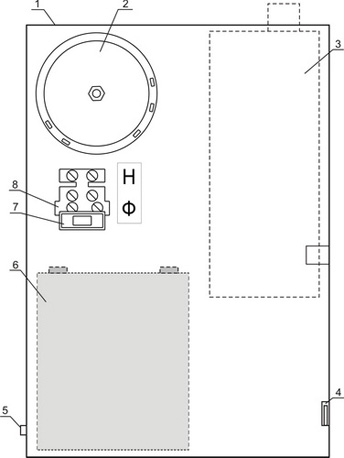

В корпусе блока размещены: источник переменного тока (трансформатор), источник постоянного тока (АКБ) и предусмотрено 2 посадочных места для устройств передачи сообщений.

Номинальное выходное напряжение переменного тока, В

Емкость аккумуляторной батареи напряжени­ем 12 В, А*ч

Сетевой предохранитель ВП2Б-1В 0,5А-250В

1. Блок питания БП ПС — 1 2. Руководство по эксплуатации — 1 3. Упаковка — 1

установить и закрепить ПС к корпусу БП за антенный разъем тремя винтами М3. Должен быть обеспечен надежный электрический контакт корпуса антенного разъема и корпуса БП;

соединить двумя проводами клеммы вторичного напряжения трансформатора с клеммами «ЗАРЯД» на ПС;

соединить провода (красный, черный) с клеммами «+" и «-" на ПС;

присоединить тампер (контакт контроля вскрытия корпуса) к одному из шлейфов сигнализации ПС.

Блок устанавливается в помещении охраняемого объекта, в месте, защищенном от воздействия атмосферных осадков, механических повреждений и не доступном для посторонних лиц.

закрепить блок на стене; монтаж блока производить в соответствии с РД.78.145–92 «Правила производства и приемки работ. Установки охран-ной, пожарной и охранно-пожарной сигнализации»;

снять крышку блока, предварительно отвернув 3 винта; подключить провода к АКБ, соблюдая полярность.

заземлить блок, используя клемму заземления на блоке и гибкий медный провод сечением не менее 2,5 мм².

подключить шлейфы к входам передатчика ПС.

подсоединить сетевой кабель к клеммнику «220В» блока, при этом провод фазы сети подключить к контакту «Ф», а нулевой провод — контакту «Н». При подведении сетевого напряжения к блоку рекомендуется провод НВМ-0,5 П-500 ГОСТ 7515–72.
