Документация и ПО
Документацию на все изделия, в том числе снятые с производства, вы можете скачать в файловом хранилище
Перейти в хранилище на Яндекс.Диск
Передающее оборудование Устройства сопряжения
Передатчики сообщений Устройства сопряжения
Документация (бланки заявок, рекламные материалы, инструкции, документы на получение частот и др.)
Скачать программу AmmyAdmin (для удаленного доступа на ваш компьютер специалиста технической поддержки)
|
Наименование |
Краткое описание |
Документация |
|
Пультовое оборудование ↑наверх |
||
|
Максимальное количество радиоканалов связи — 4. Максимальное количество обслуживаемых абонентов -16000. Удобный сенсорный дисплей. Возможность подключения принтера. Наличие Ethernet-порта для связи с компьютером. |
||
|
Устройство конечное пультовое (УОП) ПЦН «Протон»/Linux |
В УОП установлена операционная система Linux, СУБД PostgreSql и программное обеспечение программного комплекса «Протон». Максимальное количество адресуемых объектовых устройств: по радиоканалу — 8000, по IP-каналам — 16000. Цветной ЖК-дисплей. |
|
|
Блок внешних радиоприемников Снят с производства |
Прием сообщений от объектового оборудования, их обработка и дальнейшая передача по «цифровому» кабелю интерфейса RS-485 в УОП «ПЦН Протон». |
Скачать Руководство Блок внешних радиоприемников БВР-1 под РСПИ «Протон» |
| Блок внешних радиоприемников БВР-2 |
Прием сообщений по радиоканалу(ам) от объектового оборудования, их обработка и дальнейшая передача по линии интерфейса Ethernet в ПК «Протон». |
|
|
Ретрансляторное оборудование ↑наверх |
||
|
Ретрансляция сообщений (три канала связи): |
||
|
Приемное оборудование ↑наверх |
||
|
Прием цифровой информации по радиоканалу. |
||
|
Приемник ПРМ160 |
Прием цифровой информации по радиоканалу. Рабочая частота из диапазона 146 — 174 МГц. |
|
|
Приемник ПРМ450 |
Прием цифровой информации по радиоканалу. Рабочая частота из диапазона 403 — 470 МГц. |
|
|
Передающее оборудование Устройства сопряжения УС ↑наверх |
||
|
Передатчик ПРД27 |
Передача цифровой информации по радиоканалу на частоте 26,960 МГц. |
|
| Передатчик ПРД160 |
Передача цифровой информации по радиоканалу на частоте из диапазона 146…174 МГц. Рабочая частота может быть перепрограммирована в указанном диапазоне. |
|
| Передатчик ПРД450 |
Передача цифровой информации по радиоканалу. |
|
| Устройство сопряжения «Дятел» версии 3.XX |
Устанавливается в объектовые устройства типа «Протон» и обеспечивает передачу сообщений по следующим каналам: |
Скачать драйвера для Windows — Универсальные USB-драйвера[11,2MB] |
| Абонентская радиостанция стандарта GSM/GPRS 900/1800 МГц модем «Дятел» версии 2.ХХ
снят с производства |
Устанавливается в объектовые устройства УОО типа «Протон» и «Радиус» и обеспечивает передачу сообщений по SMS-каналу на телефоны собственников и по GPRS-каналу в ПК «Протон» или АРМ «Радиус». |
|
| Устройство сопряжения «ProNet» |
Устанавливается в объектовые устройства типа «Протон» и обеспечивает передачу сообщений по Ethernet/Internet-каналу на сервер «Линкор» или сервер WSP «Протон» |
|
| Приемопередатчик ППД160, диапазон частот 146-174 МГц
Приемопередатчик ППД450, диапазон частот 403-470 МГц |
Устанавливается в объектовые устройства типа УОО «Протон», ПОО/ППКП «Протон», устройства оконечные пультовые (УОП) ПЦН «Протон», БВР «Протон», ретрансляторы (РТ) «Протон» и обеспечивает обмен цифровой информацией между ними по радиоканалу на выделенной частоте. Работает в двухсторонней радиосистеме «Протон» и поддерживает радиоканальный протокол RPI+. |
Скачать описание ППД 160 |
|
Объектовое оборудование ↑наверх |
||
|
Устройства оконечные объектовые охранно-пожарные (УОО) |
||
|
УОО «Протон-16» |
Контроль 16-ти шлейфов сигнализации, деление на разделы, управление от клавиатур и считывателей, передача извещений на ПЦН по одному или двум каналам связи |
Скачать Руководство УОО «Протон-16/8» История версий |
|
УОО «Протон-8» |
Контроль 8-ми шлейфов сигнализации, деление на разделы, управление от клавиатур и считывателей, передача извещений на ПЦН по одному или двум каналам связи. |
|
|
УОО «Протон-4» |
Контроль 4-х проводных шлейфов (8 — с удвоением), до 20 беспроводных шлейфов сигнализации c извещателями радиоканальной подсистемы, режим концентратора, передача извещений по одному или двум каналам связи с использованием устройств сопряжения. |
Скачать Руководство УОО«Протон-4» Скачать драйвера для Windows — Универсальные USB-драйвера[11,2MB] |
|
УОО «Протон-4К/G» |
Контроль 4-х проводных шлейфов (8 — с удвоением), до 20 беспроводных шлейфов сигнализации с извещателями радиоканальной подсистемы, встроенный GSM/GPRS-модуль с двумя SIM-картами, встроенная клавиатура, ЖКИ-индикатор, внешнее питание 12 В, часы/дата, встроенная голосовая программа для оповещения о событиях на объекте. | |
|
УОО «Протон-4G» |
Встроенный GSM-канал, 4 проводных ШС, до 8-ми ШС с удвоением, до 20-ти беспроводных ШС, режим концентратора, ИП 90-253В переменного тока. |
|
|
УОО «Протон-4К» |
Автономная охрана или режим ведомого устройства, 4 проводных ШС, с удвоением до 8-ми охранных ШС, до 20-ти беспроводных шлейфов, встроенная клавиатура, ЖКИ-дисплей, внешнее питание 12В, голосовое оповещение, часы/дата, датчики температуры, совместная работа с беспроводной системой Астра-РИ-М, интерфейс RS-485, 3 программируемых выхода ОК и 2 выхода на 5 В, программируемые кнопки, программирование по USB |
|
|
ИО «Протон-2» |
Контроль 2-х шлейфов сигнализации, управление ключами ТМ, передача извещений по линии связи интерфейса RS-485 в концентратор или в передатчик сообщений серии «А». |
|
|
УОО «Протон-4М» |
Канал связи: GSM, 4 (8) проводных ШС, 2 SIM-слота, встроенный считыватель ключей Touch Memory, |
|
|
УОО «Протон-4М с ИП». |
Каналы связи: GSM, Ethernet, Wi-Fi (как опция — вместо Ethernet), 4 (8) проводных ШС, 2 SIM-слота, встроенный блок питания от сети 220 В, место под АКБ 1.2 Ач, 12 В |
Руководство по эксплуатации УОО «Протон-4М с ИП» |
| Расширитель шлейфов и реле «Протон-РШР» |
Предназначен для совместного использования с приборами типа УОО линейки «Протон-4» и ПОО_ППКП «Протон» и обеспечивает увеличение количества его шлейфов и подключаемых нагрузок. Подключается к прибору по линии интерфейса RS-485 |
Скачать Руководство по эксплуатации |
| УОО «Протон-HUB» |
Два канала связи: GSM/LTE и Ethernet. Опция: канал Wi-Fi вместо канала Ethernet; встроенная антенна GSM; встроенный радиомодуль «Ладога-РК»; встроенная антенна радиомодуля; |
Скачать Руководство по эксплуатации |
|
Устройства сопряжения (передатчики сообщений) УС |
||
|
УС «ПРОТОН-ПС» серии «А» |
Сбор данных и передача их по радиоканалу на ПЦН от различных устройств охранной, пожарной, тревожной сигнализации. Рабочая частота 26,960 МГц, 146…174 МГц , 403…470 МГц |
Скачать руководство на УС»ПРОТОН-ПС» серии «А» |
|
УС «ПРОТОН-ПС» серии «Б» |
Сбор данных и передача их по радиоканалу на ПЦН от приемно-контрольных приборов интегрированной системы охраны «Орион» фирмы «Болид». |
Скачать РЭ УС Протон-ПС-Б подключение через преобразователь протоколов С2000-ПП |
|
УС «ПРОТОН-ПС» серии СТ |
Сбор данных и передача их по радиоканалу на ПЦН от внутриобъектовой радиосистемы охранно-пожарной сигнализации «Стрелец». |
|
|
УС «ПРОТОН-ПС» серии МС |
Сбор данных и передача их по радиоканалу на ПЦН от приемно-контрольных приборов, имеющих в своем составе телефонный дозваниватель, работающий в формате Ademco Contact ID (Caddx, Power Max, Napco, Vista). Рабочая частота 26,960 МГц (ПС «Протон-27-МС»), 146…174 МГц (ПС «Протон-160-МС»), 403…470 МГц (ПС «Протон-450-МС»). |
|
|
Система «Протон-128» ↑наверх |
||
|
Концентратор «Протон» |
Сбор сообщений с объектовых устройств, подключенных к концентратору по линии связи интерфейса RS-485, обработка и передача по каналу связи на ПЦН | Скачать Руководство Концентратор «Протон» v1.07 |
|
Клавиатуры, считыватели ↑наверх |
||
| Клавиатура «Протон КС-20» | Контроль и управление объектовыми устройствами «Протон». Отображает состояние от 1 до 4-х разделов одного УОО или состояние от 1 до 4-х разных УОО в линии интерфейса RS-485 с общим количеством шлейфов не более 20-ти | Скачать Руководство «Протон КС-20» |
| Клавиатура «Протон КС-16» снята с производства | Контроль и управление приборами УОО «Протон-16», «Протон-8» и/или «Протон-4» с помощью клавиатуры | Скачать Руководство «Протон КС-16» |
| Клавиатура «Протон КС-4/8» | Контроль и управление объектовыми устройствами. Отображает состояние одного УОО или состояние одного раздела УОО (если УОО имеет деление на разделы) с количеством шлейфов не более 8-ми. | |
| Считыватель «Протон ТС-16» | Контроль и управление объектовыми устройствами. помощью электронных ключей. Отображает состояние от 1 до до 4-х разделов одного УОО или состояние одного УОО с общим количеством шлейфов не более 16-ти. | Скачать Руководство «Протон ТС-4816 |
| Считыватель «Протон ТС-4/8» | Контроль и управление объектовыми устройствами с помощью электронных ключей. Отображает состояние одного УОО или одного раздела УОО с количеством шлейфов не более 8-ми. | Скачать Руководство «Протон ТС-4816 |
|
Считыватель-2 исп.00 |
Управление с помощью электронных ключей ТМ |
|
|
|
||
|
Программный комплекс «Протон» под Windows |
Программный комплекс (ПК) «Протон» представляет собой комплекс программных модулей для охранно-пожарного мониторинга на базе оборудования системы «Протон». |
|
|
Комплекс серверного программного обеспечения Linkor |
Прием, хранение и передача в АРМ «Протон» информации от оконечных объектовых устройств «Протон» по каналам GSM/GPRS, Ethernet и Интернет. |
ПО ServerLinkor v6.1.0.16 установка |
|
Программный комплекс ПК «Протон» под Linux |
Программный комплекс представляет собой веб-сервер, предназначенный для приема информации по протоколу TCP/IP и радиоканалу от устройств оконечных объектовых и ретрансляторов системы передачи извещений «Протон», хранения, отображения информации и передачи её в автоматизированные рабочие места, формирования команд и запросов. Используемая база данных – СУБД PostgreSql. |
Руководство пользователя для Linux систем v 37.0.0.24 Подключение ПЦН к WebServerProton |
|
Программатор объектовых устройств «Протон» |
Конфигурирование параметров объектовых устройств в соответствии с требованиями потребителя. |
|
|
Универсальные USB-драйвера для |
Скачать: |
|
|
Универсальные USB-драйвера для |
Для адаптера ProgMicro 3, УС «Дятел», УОО «Протон-4», УОО «Протон-4G», УОО «Протон-4К», УОО «Протон-4К/G», УОО «Протон-4М», УОО «Протон-4М» с ИП, УОО «Протон-HUB», ПОО/ППКП «Протон» |
Скачать драйвера для Windows — Универсальные USB-драйвера[11,2MB] |
|
Программное обеспечение для программирования сотового модема «Дятел» версии 2.ХХ (снят с производства) и передатчиков сообщений на его базе |
Конфигуратор для установки параметров модема |
|
|
Программатор «PRDP-Prog» |
Программное обеспечение (ПО) PRDP-Prog предназначено для программирования частоты радиопередатчиков ПРД160 и ПРД450. |
Руководство пользователя PRDP-Prog_ProgMicro3 Чтобы получить программное обеспечение PRDP-Prog, обратитесь в службу техподдержки. |
|
Программа cpupdate для обновления версии кода микропрограммы приборов |
||
|
Источники питания ↑наверх |
||
|
Источник питания ИП УО |
Электропитание устройств охранно-пожарной сигнализации и других потребителей с номинальным напряжением питания 12В, в том числе передатчиков сообщений типа «Протон-ПС-А» и «Протон-ПС-Б» |
|
|
Источник питания ИП УC |
Резервированное электропитание устройств охранно-пожарной сигнализации и других потребителей с номинальным напряжением питания 12В, в том числе устройств сопряжения типа «Протон-ПС-МС» |
|
|
Антенно-фидерное оборудование ↑наверх |
||
|
Базовые антенны |
||
|
Антенна Diamond F-23 |
Антенна предназначена для использования в диапазоне VHF (144–176 МГц) в качестве приемопередающей антенны в составе базового или стационарного радиооборудования. |
|
|
Антенна ANLI A-300MU |
Коллинеарная антенна для базовых станций, для диапазона UHF (400–512 МГц) |
|
|
Антенна Diamond BC-200 |
Коллинеарная антенна для базовых станций, имеет малый вес и габариты. |
|
|
Объектовые антенны |
||
|
Антенна БАРС |
F=26,96 МГц, ДН круговая, Кус = 2,1 dBi, клеммник, h = 1 м, наружная |
Скачать описание Антенна БАРС |
|
Антенна СР-163 |
Диапазон 146-174 МГц, ДН круговая, Кус = 2,1 dBi, разъем, h = 0,5 м, наружная |
|
|
Антенна СР-165 (160 МГц) |
Объектовая антенна, обеспечивает наилучшую работу в диапазоне 146–174 МГц объектовых радиоохранных устройств, а также других средств связи. |
|
|
Антенна СР-168 |
Диапазон 146-174 МГц, ДН круговая, Кус = 2,1 dBi, клеммник, h = 1 м, внутренняя и наружная |
|
|
Антенна СР-169 |
Штыревая, диапазон 146-174 МГц, ДН круговая, Кус = 2,1 dBi, внутренняя |
|
|
Антенна СР-170 |
Направленная, диапазон 148-173 МГц, 4-х элем. волновой канал, ДН кардиоида, Кус = 4 дБ, наружная |
|
|
Антенна СР-403 |
Диапазон 403-470 МГц, ДН круговая, Кус = 2,1 dBi, разъем, h = 0,3 м, наружная |
|
|
Антенна СР-405 |
Антенна используется в составе приемно-передающей радиостанции, а также приемника или передатчика в диапазоне частот 403–470 МГц. |
|
|
Антенна СР-408 |
Диапазон 403-470 МГц, ДН круговая, Кус = 2,1 dBi, клеммник, h = 0,5 м, внутренняя и наружная |
|
|
Антенна СР-409 |
Штыревая, диапазон 403-470 МГц, ДН круговая, Кус = 2,1 dBi, внутренняя |
|
|
Антенна СР-410 |
Направленная, 403-470 МГц, 7-ми элем. логопериодическая, ДН кардиоида, наружная |
|
|
Бланк заявки на ремонт оборудования |
||
|
Документация ↑наверх |
||
| Бланк заявки на оборудование | Скачать | |
| Бланк заявки на ремонт | Скачать | |
|
Прайс комплектов НПО «Центр-Протон» ↑наверх |
||
|
Пакет документов на получение частот Инструкция по монтажу ОПС РД 78.145-93 |
||
|
Сертификаты ↑наверх |
||
|
Абонентская радиостанция стандарта GSM 900/1800 МГц (устройство сопряжения) модем Дятел |
||
|

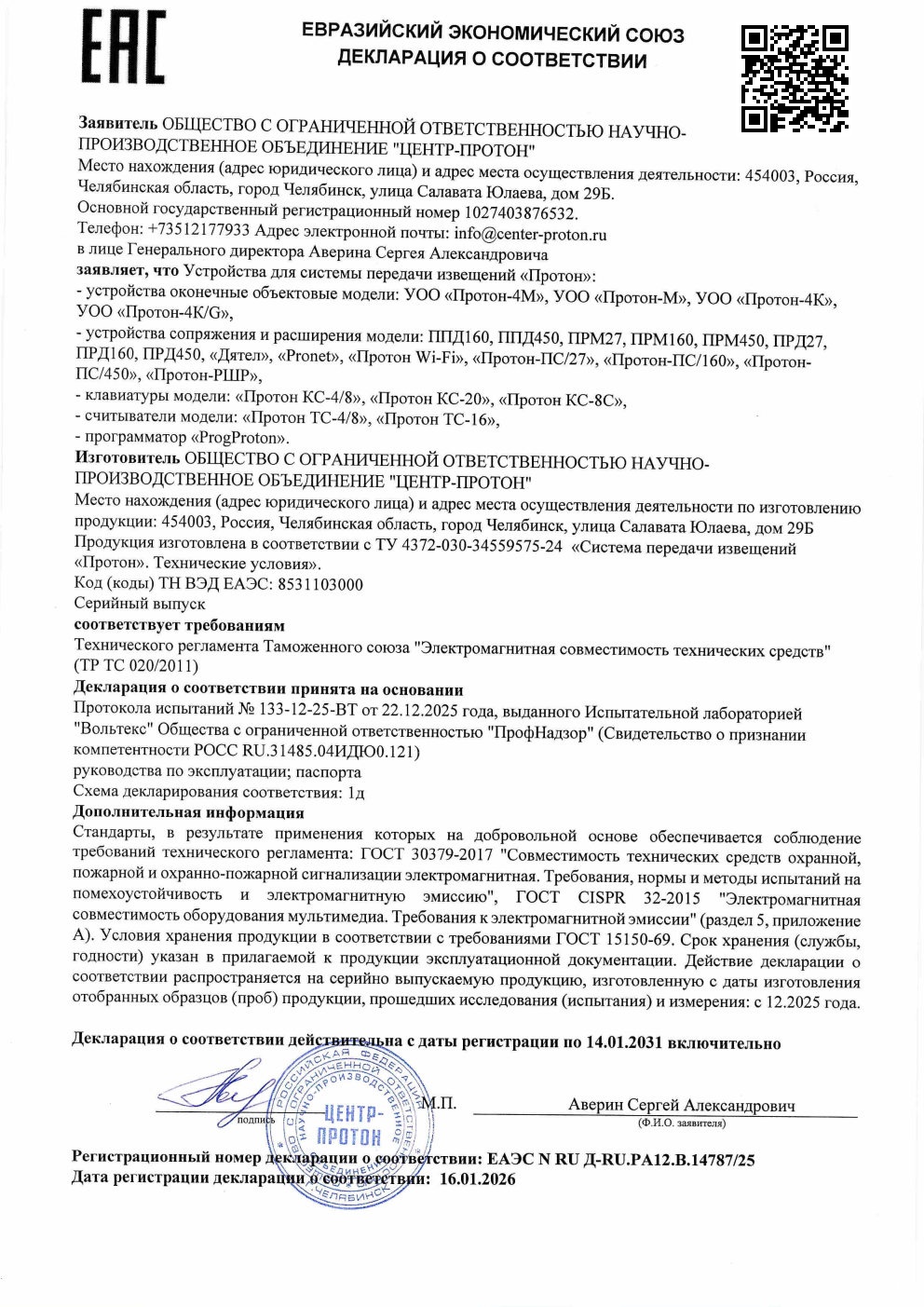

Декларация о соответствии требованиям электромагнитной совместимости технических средств СПИ «Протон» |
||
|

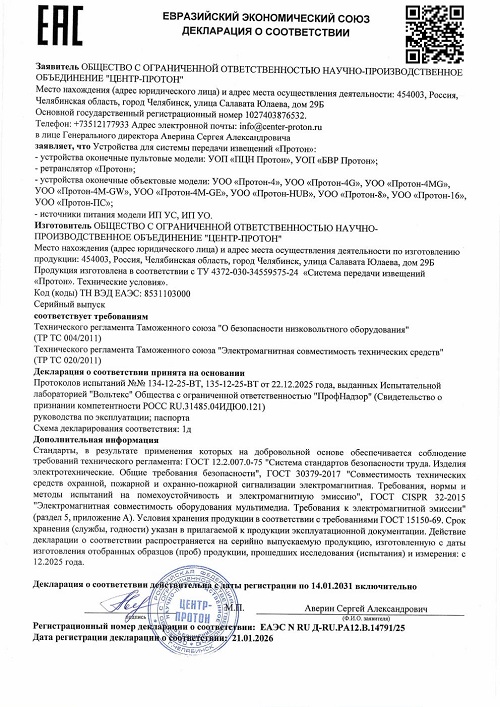

Декларация о соответствии требованиям электромагнитной совместимости технических средств и безопасности низковольтного оборудования СПИ «Протон» |
||
|
Сертификат соответствия добровольной сертификации продукции СПИ «Протон» (охранный сертификат) |
||
|

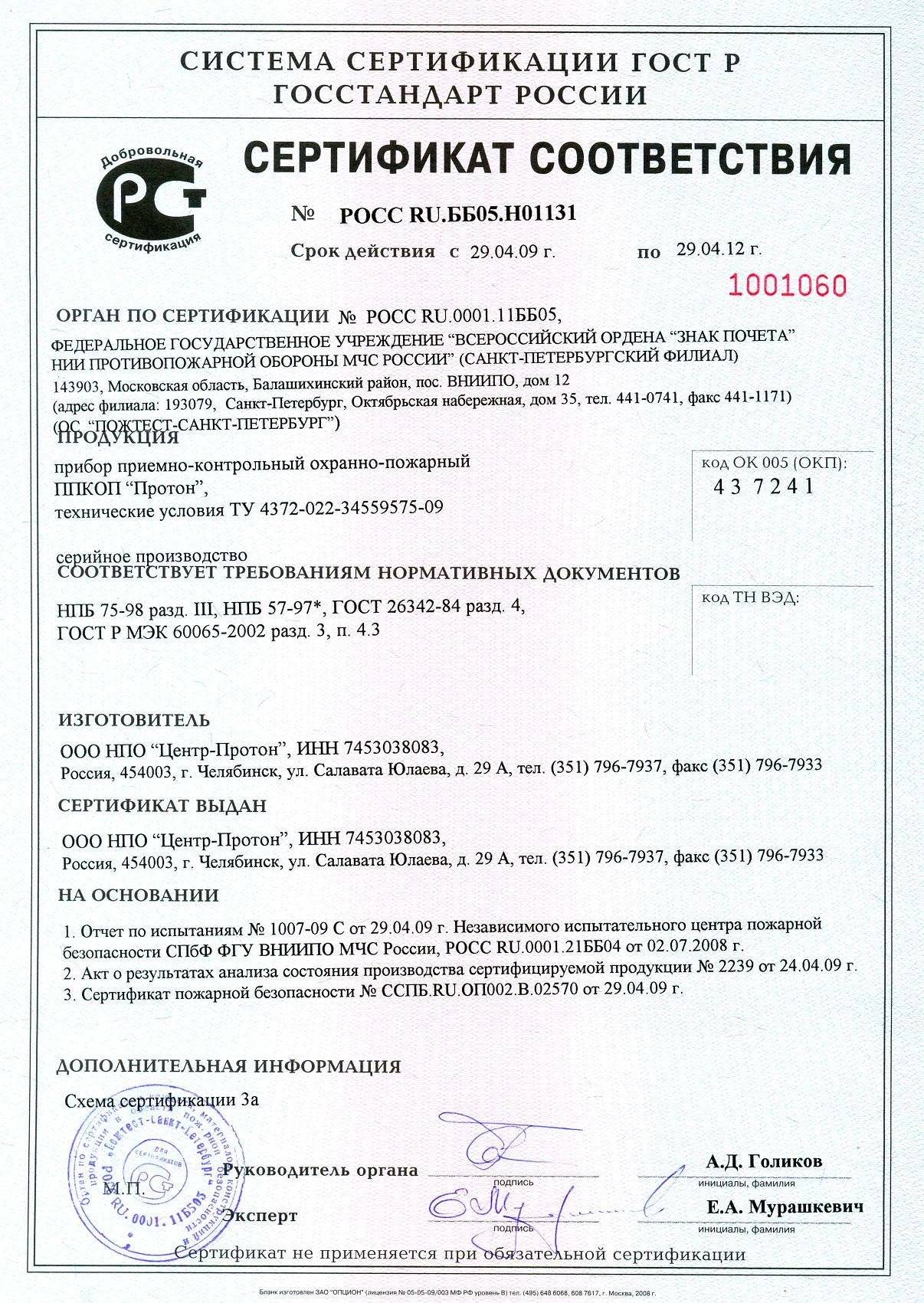

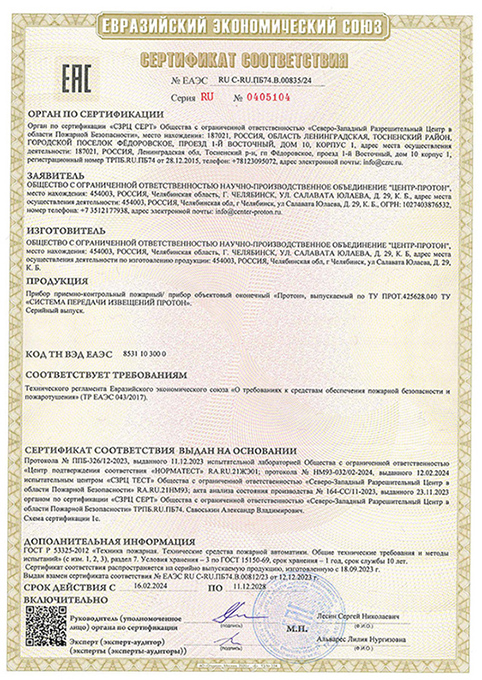

Пожарный сертификат ППКП/ПОО «Протон» по ТР ЕАЭС 043/2017 |
||
| Пожарный сертификат системы передачи извещений «Протон» по ТР ЕАЭС 043/2017 | ||
