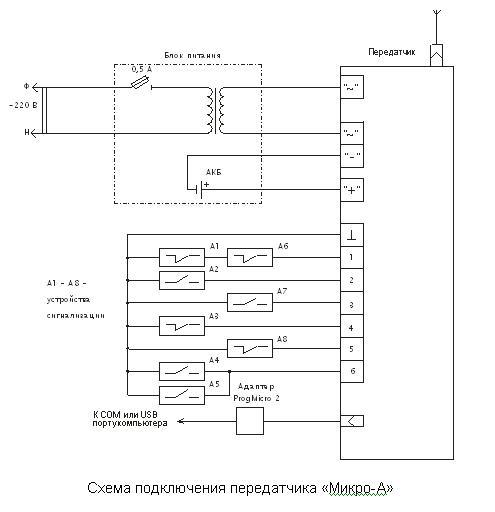

Передатчик сообщений предназначен для приема сигналов от устройств охранной, пожарной и тревожной сигнализации и передачи информации по радиоканалу на ПЦН. Рабочая частота — из диапазона 146-174 МГц.Передатчик имеет 6 внешних входов типа НР (нормально-разомкнутый), НЗ (нормально-замкнутый) или ШС (с оконечным сопротивлением 2,2 кОм) для подключения тревожных кнопок, извещателей, выходных цепей приемно-контрольных приборов. Переход входа из одного состояния в другое сопровождается выдачей в эфир соответствующего сообщения.Кроме того, передатчик передает по радиоканалу сообщения о состоянии своих основного и резервного источников питания.Передатчик исполнения «А-1» обеспечивает прием по последовательному интерфейсу извещений от приемно-контрольного прибора типа «Гранит» («Гранит-2», «Гранит-4») и передачу сообщений по радиоканалу. При этом входы «1» и «2» передатчика должны быть предварительно переведены (с помощью программатора) в состояние «Послед. порт».Питание передатчика осуществляется от внешнего стабилизированного источника постоянного тока с выходным напряжением в диапазоне 10,8…14,0 В.В качестве источника постоянного тока может использоваться АКБ номинальным напряжением 12 В и номинальной емкостью из диапазона от 1,2 Ач до 7,0 Ач. Заряд АКБ в процессе эксплуатации осуществляется от внешнего источника переменного тока напряжением (14…17) В частотой 50 Гц, при этом передатчик обеспечивает выпрямление, ограничение напряжения и ограничение зарядного тока. Передатчик является программируемым прибором; потребитель имеет возможность изменять параметры передатчика и выбирать протоколы обмена с помощью программатора ProgProton, создаваемого на базе персонального компьютера и адаптера «ProgMicro 3».Передатчик имеет три режима работы: «дежурный» (ожидание сообщений), «тревога» (передача сообщений по радиоканалу) и «тест» (проверка работоспособности передатчика). Передатчик обеспечивает отображение режимов работы с помощью светодиода «Передача» красного цвета и светодиода «Тест» зеленого цвета.Поддерживаемые протоколы передачи: RPI+ (в радиосистеме "Протон"), RPI, RRD (в радиосистеме «Радиус»), Milcol-D, Visonic-32 (в радиосистеме Visonic), LARS, LARS1 (в радиосистеме LARS).Передатчик соответствует требованиям ГОСТ 12252.

Основные технические и функциональные характеристики передатчиков

Количество контролируемых входных линий, ед

Количество видов сообщений, передаваемых по радиоканалу, ед.

Максимальное количество вариантов сообщений по радиоканалу

Рабочая частота программируется из диапазона, МГц

Уровень побочных излучений, мкВт, не более

Мощность несущей частоты, Вт, при напряжении питания (13,8 ± 0,2) В

Ширина полосы частот излучения, кГц, не более, на уровне минус 30 дБ

Максимальная девиация частоты, кГц, не более

Номинальное волновое сопротивление для подключения антенно-фидерного устройства, Ом

Скорость передачи информации, бод, не более

Потребляемый ток, А, не более:— в дежурном режиме — в режиме тревоги

Наличие тестовых сообщений для контроля радиоканала

Индивидуальные параметры передатчика:Тип протокола передачи, номер системы, номер объекта, тип шлейфа (зоны), параметры событий, коды событий, параметры сообщений, периодичность передачи тестовых сообщений, период опроса АКБ и т. п.
