двенадцать клавиш клавиатуры. Клавиши «1», «2», «3», «4», «5», «6», «7», «8», «9» и «0» предназначены для набора пароля и выбора номеров контролируемых ШС. Клавиша «#" (Ввод) предназначена для ввода пароля, а клавиша «*" (Отмена) — для сброса введенных цифр (до нажатия клавиши «Ввод»). Клавиши «®», «», «¬», «¯" на пульте не используются.

девять двухцветных светодиодов. Светодиоды «1», «2», «3», «4», «5», «6» (шлейфовые светодиоды) находятся в поле «Шлейфы», они отображают текущее состояние одноименных ШС. Светодиоды «Сеть» и «АКБ» индицируют наличие (или отсутствие) напряжения питания соответственно от сети и аккумуляторной батареи. Светодиод «Ключ» отображает режимы работы прибора.

Пульт получает питание от прибора ППКОП, обеспечивающего на выходе «12В» напряжение 10,8…13,8 В и ток до 0,6 А.Потребляемый ток одним пультом — не более 40 мА.При отсутствии связи между прибором ППКОП и пультом более чем на 3 сек (причиной может быть, например, обрыв соединительного кабеля) все светодиоды пульта начинают мигать красным цветом и выдается звуковой сигнал от встроенного звукового излучателя. После восстановления связи пульт переходит в обычный режим работы.

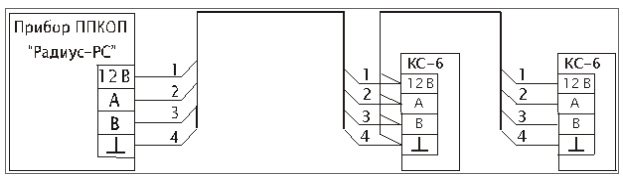

Пульт подключается к прибору ППКОП по 4-проводной линии с витыми парами: по одной паре проводов обеспечивается связь в стандарте RS-485 (клеммы «А» и «В»), по другой паре обеспечивается питание пульта (клеммы «12 В» и «^«).Максимальное количество пультов, которое может быть подключено к одному прибору ППКОП, составляет 8.

Рекомендуемый тип кабеля — КСПЭВГ 2×2×0,35 мм² или КММ 4×0,35 мм².

Максимальная длина кабеля определяется количеством подключенных пультов:

для одного пульта — 300 м, для 8 пультов — 100 м.Интерфейс RS-485 предполагает использование соединения между устройствами типа «шина», то есть все устройства соединяются «в цепочку» одной парой проводов (линии A и B), согласованной с двух сторон согласующими резисторами. Для согласования используются два резистора сопротивлением 120 Ом, один из которых установлен в приборе «Радиус-6», а другой устанавливается пользователем в наиболее удаленном пульте в линии. В других пультах согласующее сопротивление должно быть отключено.В пульте «Радиус КС-6» согласующее сопротивление расположено на плате и включается в линию установкой перемычки J1.При подключении нескольких пультов в линию рекомендуется использовать разветвительные коробки «КРАБ». Длина кабеля от коробки «КРАБ» до пульта не должна превышать 3 м.

Каждому пульту «Радиус КС-6» присваивается свой уникальный адрес из диапазона 0…7. Предприятие-изготовитель присваивает пультам по умолчанию адрес 0. Если предполагается использовать только один пульт, то присваивать ему адрес не надо. После подключения к прибору ППКОП он сразу начинает работать.При использовании двух или более пультов следует присвоить каждому из них адрес.

удерживать нажатыми клавиши «1», «2», «3» на пульте при включении питания прибора ППКОП. Данный пульт должен перейти в режим присвоения адреса — прозвучит длинный звуковой сигнал, светодиоды «Сеть», «АКБ» на пульте начнут переключаться с зеленого цвета на красный, а светодиод «Ключ» — мигать зеленым цветом, приглашая ввести новый адрес пульта. Нажав клавишу «*" (Отмена), можно выйти из режима присвоения адреса;

ввести двухзначный адрес, т. е., если адрес 7, то нужно ввести 07. Количество введенных цифр отображается на светодиодах зон (горит зеленым цветом светодиод «зона 1» — введена одна цифра адреса, горят зеленым цветом светодиоды «зона 1» и «зона 2» — введены обе цифры адреса);

нажать клавишу «#" (Ввод) для сохранения введенного адреса или клавишу «*" (Отмена) — для сброса введенного адреса.
