Система передачи извещений «Протон» предназначена для охранного и пожарного мониторинга различного типа объектов, а также для централизованного оповещения населения об угрозе или возникновении чрезвычайных ситуаций. Доставка сообщений осуществляется с использованием радио-, GSM-, Ethernet- каналов в любой комбинации.

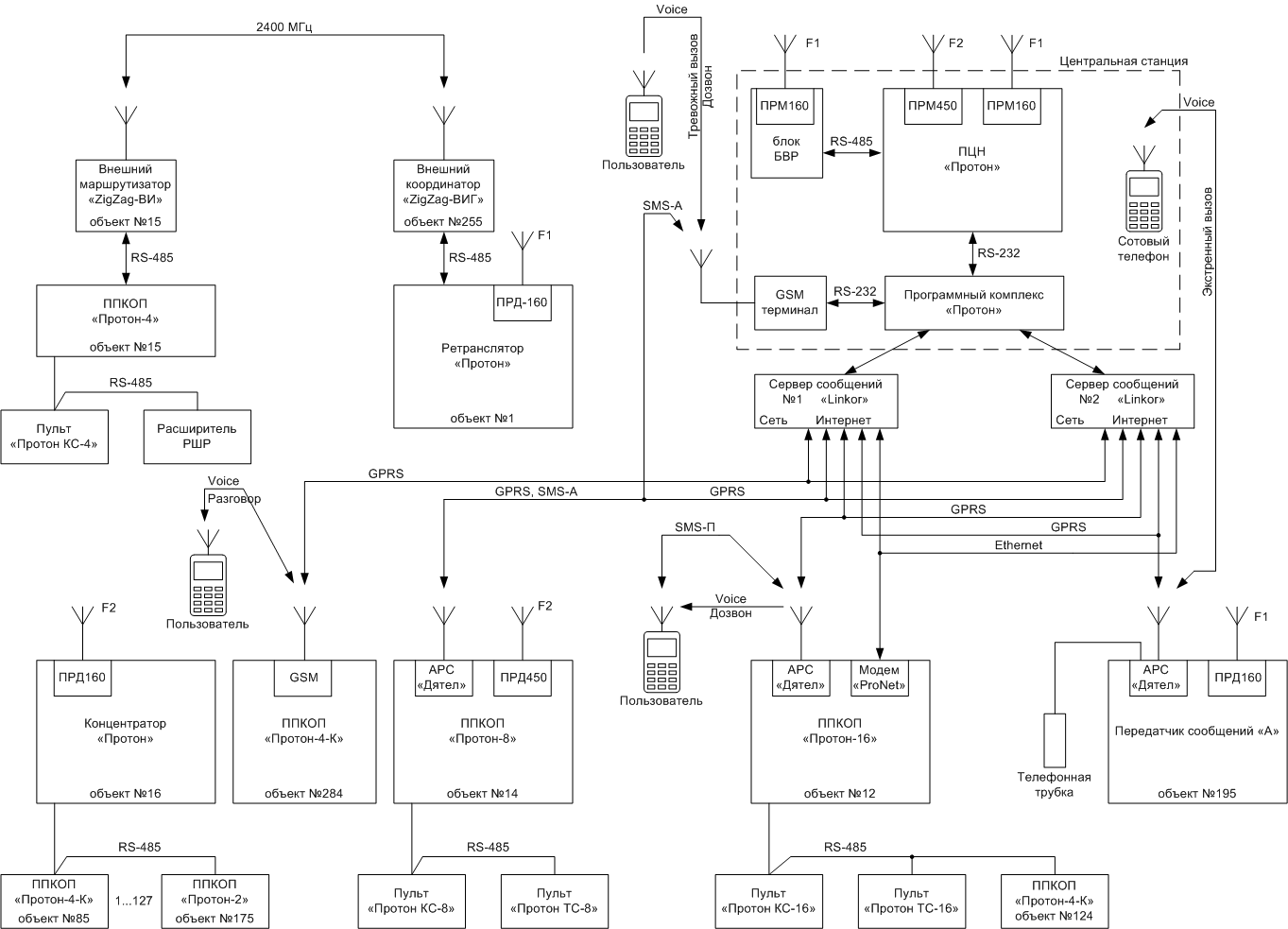

Система «Протон» имеет классическую трехуровневую структуру: пультовое оборудование, ретрансляторы, объектовое оборудование.

Состав системы переменный и зависит от условий применения, места расположения и функционального назначения.

— для работы по радиоканалу: пульт централизованного наблюдения УОП ПЦН «Протон», приемники (УС ПРМ), персональный компьютер с программным комплексом «Протон», принтер для документирования сообщений, антенна базовая, внешняя аккумуляторная батарея для ПЦН, кабель коаксиальный, разъемы для кабеля, грозоразрядник;

— для работы по GSM/SMS: персональный компьютер, ПО программный комплекс (ПК) "Протон", беспроводной GSM-терминал, кабель модемный для связи терминала с персональным компьютером, блок питания для беспроводного GSM-терминала, антенна GSM базовая;

— для работы по GSM/GPRS: персональный компьютер, ПО программный комплекс (ПК) "Протон", комплекс серверного программного обеспечения Linkor;

— для работы по Ethernet-каналу: персональный компьютер, ПО программный комплекс (ПК) "Протон", комплекс серверного программного обеспечения Linkor.

Ретранслятор «Протон» обеспечивает увеличение радиуса действия и надёжности системы, а также возможность смены канала и увеличения числа каналов передачи сообщений. При помощи ретрансляторов устраняются теневые зоны, характерные для городов с плотной застройкой.

При использовании двух частотных диапазонов предпочтительнее использование более высокочастотного сигнала для передачи сообщений от объектовых устройств, а низкочастотный диапазон для передачи сообщений от ретрансляторов до ПЦН.

Предпочтительным является установка на ретрансляторах направленных передающих антенн.

В ретрансляторе есть встроенный Ethernet-канал, с помощью которого можно передавать сообщения, принятые из радиоканала, на сервер Linkor и далее в АРМ программного комплекса «Протон» (параллельно передаче по радиоканалу).

Между ретранслятором и ПЦН возможно применение двухсторонней связи. Рекомендуется двухчастотный режим, при этом ретранслятор должен быть оборудован двумя приемниками (на частоты F1 и F2), а в пульт ПЦН дополнительно установлен передатчик ПРД. Ретранслятор принимает сообщение от объектового устройства на частоте F1, а передает его на пульт на частоте F2. Пульт квитирует принятое сообщение на частоте F2. Получив сигнал квитирования, ретранслятор прекращает передачу повторных посылок данного сообщения, освобождая радиоканал от повторов.

В системе возможно использование нескольких ретрансляторов.

Широкий перечень объектового оборудования позволяет оптимально выбирать решение в зависимости от конкретных задач охраны объекта:

Приборы на объектах (УОО, устройства сопряжения УС, концентраторы) контролируют состояние шлейфов, основного и резервного источников питания, других параметров. При изменении состояния контролируемого параметра объектовый прибор формирует сообщение и начинает передачу по каналу связи с помощью передающих устройств:

— по GSM-каналу: устройство сопряжения УС «Дятел». Сообщения передаются в виде SMS-сообщений или через GPRS. SMS-сообщения на телефоны пользователей и/или на беспроводной GSM-терминал, подключаемый к компьютеру, затем сообщения поступают в АРМ. При использовании GPRS-канала сообщения от УОО передаются на сервер в сети Интернет и далее в АРМ через Ethernet.
